HZB型耐温耐腐自吸式化工离心泵是我公司结合国内外同类产品研制生产的一种单级单吸自吸式化工离心泵。
例: HZB100-65-200
HZB：系列代号
100:进口公称直径
65：出口公称直径
200：叶轮公称直径
该系列泵是根据GB/T5656《离心泵技术条件(II类)》标准进行设计开发的。采用外混式结构，大的储液室，具有自吸能力强，自吸时间短的特点。
该系列产品产品结构简单可靠，底脚安装，安装维修方便简单。
密封系统可以根据工况要求配置填料密封、单端面、双端面、串联机械密封。
该泵适用于输送清洁或含少量固体颗粒的介质，如需输送含固量较高的介质可选用半开式叶轮。
HZB型自吸式化工离心泵主要由泵体、叶轮、泵盖、轴、托架、机械密封、轴套等零件组成。该泵自吸效果好，真正实现“一次引流，终生自吸”。HZB型自吸式化工离心泵装有加粗高刚性泵轴及三只轴承，具有运行平稳，无噪声等优点。泵的旋转方向：自吸入端面为逆时针旋转，吸上高度为5米以内。

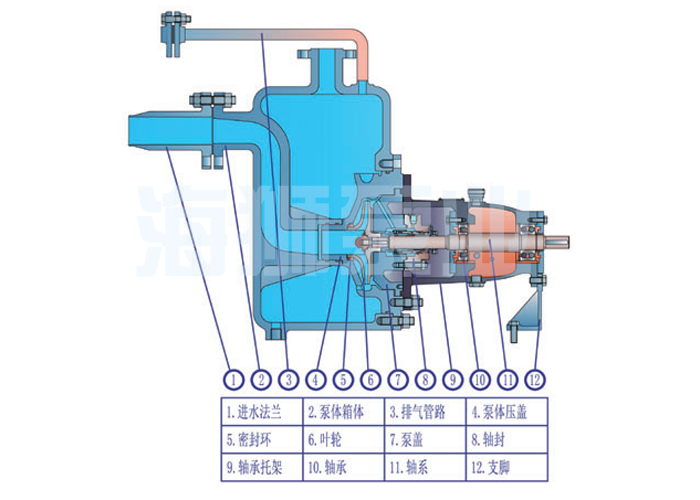

结构图:
可输送各种清洁的和含有微量颗粒的易燃、易爆、强腐蚀性等介质。
主要用于化工、石油工业、炼油厂、液罐抽排、罐车卸货、污水抽排、自动控制工程等。
流量：~400m³/h
扬程：~125m
转速：1450~2950r/min
设计压力：~2MPa
使用温度：-40℃~150℃
泵型号 | 泵额定转速 | 泵额定转速 | ||||
流量 | 扬程(m) | 配用功率(KW) | 流量 | 扬程 | 配用功率 | |
HZB25-25-125 | 3.2 | 20 | 1.1 | 1.6 | 5 | 0.55 |
HZB25-25-160 | 3.2 | 32 | 2.2 | 1.6 | 8 | 0.55 |
HZB25-25-200 | 3.2 | 50 | 5.5 | 1.6 | 12.5 | 0.75 |
HZB25-25-250 | 3.2 | 80 | 7.5 | 1.6 | 20 | 1.5 |
HZB40-32-125 | 6.3 | 20 | 1.5 | 3.2 | 5 | 0.55 |
HZB40-32-160 | 6.3 | 32 | 3 | 3.2 | 8 | 0.55 |
HZB40-32-200 | 6.3 | 50 | 5.5 | 3.2 | 12.5 | 1.1 |
HZB40-32-250 | 6.3 | 80 | 11 | 3.2 | 20 | 2.2 |
HZB50-32-125 | 12.5 | 20 | 3 | 6.3 | 5 | 0.55 |
HZB50-32-160 | 12.5 | 32 | 4 | 6.3 | 8 | 0.55 |
HZB50-32-200 | 12.5 | 50 | 7.5 | 6.3 | 12.5 | 1.1 |
HZB50-32-250 | 12.5 | 80 | 15 | 6.3 | 20 | 2.2 |
HZB65-50-125 | 25 | 20 | 4 | 12.5 | 5 | 0.55 |
HZB65-50-160 | 25 | 32 | 7.5 | 12.5 | 8 | 1.5 |
HZB65-40-200 | 25 | 50 | 11 | 12.5 | 12.5 | 2.2 |
HZB65-40-250 | 25 | 80 | 22 | 12.5 | 20 | 3 |
HZB65-40-315 | 25 | 125 | 37 | 12.5 | 32 | 5.5 |
HZB80-65-125 | 50 | 20 | 7.5 | 25 | 5 | 0.75 |
HZB80-50-160 | 50 | 32 | 11 | 25 | 8 | 1.5 |
HZB80-50-200 | 50 | 50 | 18.5 | 25 | 12.5 | 2.2 |
HZB80-50-250 | 50 | 80 | 37 | 25 | 20 | 4 |
HZB80-50-315 | 50 | 125 | 75 | 25 | 32 | 7.5 |
HZB100-80-125 | 100 | 20 | 15 | 20 | 5 | 1.5 |
HZB100-80-160 | 100 | 32 | 22 | 20 | 8 | 2.2 |
HZB100-65-200 | 100 | 50 | 37 | 20 | 12.5 | 4 |
HZB100-65-250 | 100 | 80 | 55 | 20 | 20 | 5.5 |
HZB100-65-315 | 100 | 125 | 75 | 20 | 32 | 11 |
HZB125-100-200 | 200 | 50 | 55 | 100 | 12.5 | 7.5 |
HZB125-100-250 | 200 | 80 | 75 | 100 | 20 | 11 |
HZB125-100-315 | 200 | 125 | 110 | 100 | 32 | 18.5 |
HZB125-100-400 | 100 | 50 | 37 | |||
HZB150-125-250 | 200 | 20 | 18.5 | |||
HZB150-125-315 | 200 | 32 | 37 | |||
HZB150-125-400 | 200 | 50 | 75 | |||
HZB200-150-250 | 400 | 20 | 55 | |||
HZB200-150-315 | 400 | 32 | 75 | |||
HZB200-150-400 | 400 | 50 | 110 | |||
