HD5F系列泵是根据API610《石油、重化学和天然气工业用离心泵》标准设计的双壳体、叶轮对称布置的卧式多级离心泵， 水平中心线支撑。根据用户要求，首级叶轮可设计成单吸或双吸两种结构。具有轴向自平衡能力，正常运行时，轴承不承受轴向力，大大提高轴承的使用寿命。材质有QT600、JM3、28#合金、304、304L、316L、317L、904L、CD4、哈氏C、哈氏B等各种材质可供用户选用。
HD5F300-180X8
HD5F:系列代号
300：流量（m³/h）
180:单级扬程（m）
8：叶轮级数
该系列为双壳体结构，外部承压壳体采用锻造工艺制作，承压能力强，耐高温能力强，运行安全可靠。内芯采用整体抽岀 式设计，在不移动进、岀口管线的情况下能够实现泵的检测与维修。该系列泵水力是在国内外优秀水力模型的基础上，采用PUMPCAD水力辅助设计软件，CFD三维流体模拟分析系统等先 进的水力设计手段进行设计，效率高、汽蚀性能好。

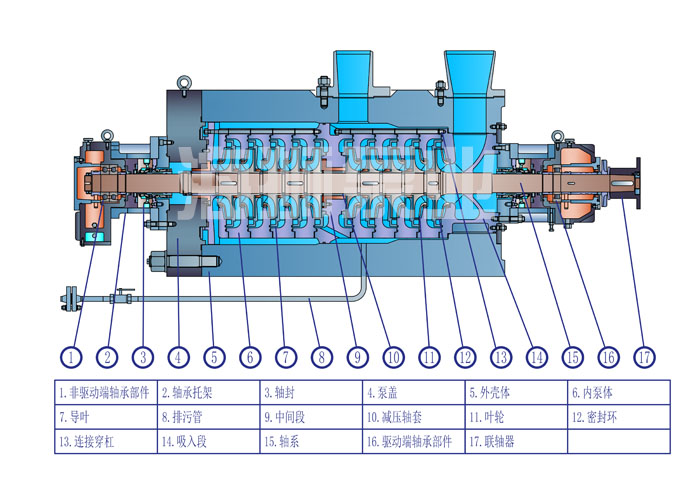

结构图：
主要用于输送石油、成品油、液化石油气、轻炷、锅炉给水等
各种清洁或含有微量颗粒、易燃易爆、有毒的介质。
典型工况用于各炼厂重油加氢装置中加氢进料泵、
钢厂除焦除磷装置中高压除焦泵及电厂用高压锅炉给水泵。
流量：~1000m³/h
扬程：~3500 m
转速：2950~3600r/min
设计压力：~40MPa
使用温度：-80℃~450℃
