HZA石油化工流程泵(OH1)

HZA系列泵是根据AP1610规范设计制造的，标准化程度高，互换性好,HZA.HZE的叶轮、轴承体部件均可通用;轴承体的冷却方式有空冷、风扇冷、水冷三种，可以根据不同的使用温度选用。

手机咨询：13775751888

咨询电话：0523-84321038

公司邮箱：haishi@vip.163.com

公司地址：江苏省靖江市城南工业园城西大道98号

型号说明

原理与特点

适用范围

技术参数

性能参数

型号说明

例： HZA100-200C

H——海狮泵业专用代号

ZA/ZE——石油化工流程泵

25 ——吐出口直径(mm)

200 ——叶轮名义直径(mm)

C ——叶轮切割次数，顺序以A,B,C...表示

原理与特点

该系列产品具有下列特点:
结构安全可靠，运行稳定；
汽蚀性能好；
性能范围宽广，流量、扬程间隔密，用户选型方便。

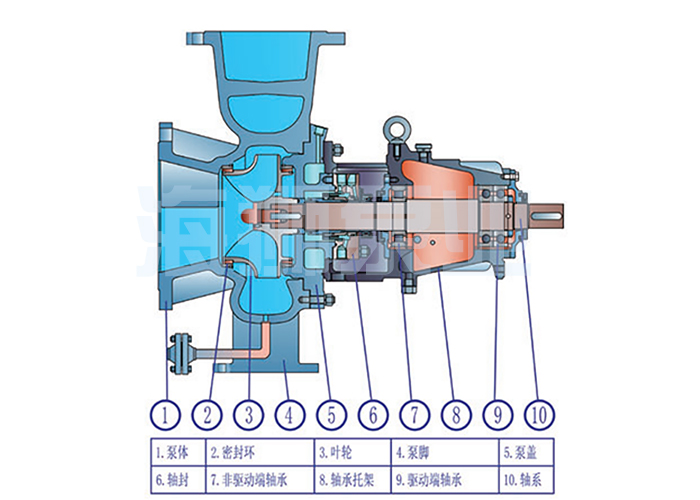

结构图：

适用范围

该系列产品适用于输送清洁或含有颗粒的液体，低温或高温的液体，中性或腐蚀性的液体。

主要用于炼油、石油化工、造纸，煤加工，食品，制药。环保等行业

技术参数

流量Q :3-2600m³/h

扬程H :4-300m

设计工作压力P： HZA 2.5MPa HZE 5.0MPa

设计工作温度： HZA -80℃ ~+200℃ HZE -80℃ ~ +450℃

性能参数

型号 Model	叶轮形式 Impeller Type	泵额定转速Speed n=2900 r/min 泵额定转速Speed n=1450 r/min
		流量 Q m³/h Capacity	扬程 H m Head	效率 η % Efficiency	轴承架 LK	汽蚀余量 NPSH m	比重汇表 Density Table			流量 Q m³/h Capacity	扬程 H m Head	效率 η % Efficiency	轴承架 LK	汽蚀余量 NPSH m	比重汇表 Density Table
							γ=1.00	γ=1.35	γ=1.84						γ=1.00	γ=1.35	γ=1.84
							KW	KW	KW						KW	KW	KW
HZA25-200	A	11.5	49	42	0	1.5	5.5	7.5	11	5.8	12	38	0	0.6	1.1	1.1	1.5
	B	10.5	42				4	5.5	7.5	5.4	11						1.1
	C	9	36				3	4	5.5	4.6	8.5
	D	7.5	28				2.2	3	4	4	6.5
	E	5.5	16				1.5	1.5	2.2	3	4
HZA25-250	A	10.5	80	28	2	1.2	11	15	18.5	7.5	18	23	1	1	2.2	3	4
	B	9.7	68				7.5	11	15	7	16				2.2	3	4
	C	9	50				5.5	11	15	6.5	11.5				2.2	2.2	3
	D	8.5	30				5.5	11	15	6	6.5				1.1	1.5	2.2
	E						4	5.5	7.5
HZA25-315	A	18.5	130	28	2	1.2	30	45	55	9.5	32	25	2	0.7	5.5	7.5	11
	B	17.5	115				30	37	45	8.7	29				4.0	5.5	7.5
	C	16	100				22	30	45	7.5	25				3.0	4	5.5
	D	14	90				18.5	30	37	7	22				3.0	4	5.5
	E	13	80				18.5	22	30	6.8	20				3.0	4	5.5
	F	11.5	67				15	18.5	30	6	16				2.2	3	4
HZA40-160	A	28	33	62	2	3	5.5	7.5	11	14	8	59	1	0.8	1.1	1.1	1.5
	B	25.6	29				5.5	7.5	11	13	7						1.5
	C	22	22				4	5.5	5.5	11	5.5						1.1
	D	20	16				2.2	3	4	9.5	4.5						1.1
HZA40-200	A	29	53	58	1	2.2	11	15	18.5	14.5	13	55	1	0.8	1.5	2.2	3
	B	26	47				7.5	11	15	13	11.5				1.1	1.5	3
	C	22	39				5.5	7.5	11	11.5	9				1.1	1.1	1.5
	D	18	20				4	5.5	7.5	9.5	7				1.1	1.1	1.1
HZA40-250	A	32	78	53	1	2.5	18.5	22	30	16	19.5	49.5	1	0.8	3	4	5.5
	B	30	72				15	18.5	30	15	18				2.2	3	4
	C	24	60				11	15	18.5	12.5	14				1.5	2.2	3
	D	21	47				7.5	11	15	10.5	1				1.1	1.5	2.2
HZA40-315	A	42	115	46	2	1.3	37	45	75	21	29	42	2	0.5	5.5	7.5	11
	B	40	107				30	45	55	20	26.5				5.5	7.5	11
	C	34	81				22	30	45	17.5	20				4	5.5	7.5
	D	29	61				15	22	30	15	15				3	3	5.5
HZA50-160	A	50	34	71	2	2.4	11	15	15	25	8.4	69	1	0.8	1.5	2.2	2.2
	B	45	29				7.5	11	15	22.5	7				1.5	1.5	2.2
	C	38	22				5.5	7.5	11	19	5.5				1.1	1.1	1.5
	D	31	17				3	4	5.5	16.5	4				1.1	1.1	1.1
HZA50-200	A	62	52	68	2	2.6	18.5	22	30	31	13	65.5	1	0.7	3	3	4
	B	56	46				15	18.5	22	28.5	11.5				2.2	3	4
	C	49	37				11	15	18.5	25	9				1.5	2.2	3
	D	43	28				7.5	11	15	22	7				1.1	1.5	2.2
HZA50-250	A	70	82	65	2	2.4	30	37	55	35	20	62.5	2	0.7	4	5.5	7.5
	B	66	75				30	37	45	33	18.5				4	5.5	7.5
	C	60	60				22	30	37	30	15				3	4	5.5
	D	50	45				15	18.5	22	26	11				2.2	3	3
HZA50-315	A	87	115	56	3	2.1	55	75	110	44	28	53	2	0.5	11	11	15
	B	80	100				45	75	90	40	24				7.5	11	15
	C	70	78				30	45	55	35	19				5.5	7.5	11
	D	57	57				22	30	37	30	14				3	4	5.5
HZA50-400	A	82	194	48	3	2	110	160		41	48	45	2	0.5	15	22	30
	B	78	175				90	132	160	39	43				15	18.5	22
	C	70	140				75	90	132	35	34				11	15	18.5
	D	60	102				45	75	90	30	25				7.5	11	15
型号 Model	叶轮形式 Impeller Type	泵额定转速Speed n=2900 r/min 泵额定转速Speed n=1450 r/min
		流量 Q m³/h Capacity	扬程 H m Head	效率 η % Efficiency	轴承架 LK	汽蚀余量 NPSH m	比重汇表 Density Table			流量 Q m³/h Capacity	扬程 H m Head	效率 η % Efficiency	轴承架 LK	汽蚀余量 NPSH m	比重汇表 Density Table
							γ=1.00	γ=1.35	γ=1.84						γ=1.00	γ=1.35	γ=1.84
							KW	KW	KW						KW	KW	KW
HZA80-160	A	94	32	78	2	3	15	18.5	30	47	8	76	2	0.8	2.2	3	4
	B	85	28				11	15	18.5	42	7				2.2	2.2	3
	C	76	23				11	11	15	38	5.5				1.5	2.2	2.2
	D	66	17				5.5	7.5	11	34	4				1.1	1.1	1.5
HZA80-200	A	103	54	76	1	3.2	30	37		51	13.5	74	1	0.8	4	5.5	7.5
	B	95	48				22	30	37	47	12				3	4	5.5
	C	84	38				15	22	20	41	9.5				2.2	3	4
	D	70	30				11	15	22	36	7.5				1.5	2.2	3
HZA80-250	A	127	82	74	2	3.5	45	75	90	64	20	74	2	1.4	7.5	11	15
	B	120	76				45	55	75	60	19				7.5	7.5	11
	C	105	59				30	45	55	52	14.5				4	5.5	7.5
	D	87	45				22	30	37	46	11				3	4	5.5
HZA80-315	A	141	127	69	2	4	90			70	33	69	2	1	15	18.5	22
	B	135	121				75			66	30				11	15	22
	C	115	97				55	75		56	24				11	11	15
	D	90	74				37	45	75	45	18				5.5	7.5	11
HZA80-400	A	171	187	61	3	3.5	160			85	46	61	2	0.8	22	30	45
	B	159	170				160			80	42				18.5	30	37
	C	135	130				90	132		65	33				15	18.5	30
	D	116	95				75	90	132	53	25				11	15	18.5
HZA100-160	A	162	29	81	2	4.7	22	30	37	81	7.2	81	2	1.4	3	4	5.5
	B	150	24				15	22	30	73	6				2.2	3	4
	C	130	17				11	15	18.5	63	4.3				1.5	2.2	3
	D	110	12				7.5	11	15	55	3				1.1	1.5	2.2
HZA100-200	A	193	50	81	2	3.7	45	55	75	95	12.5	81	2	1	5.5	7.5	11
	B	180	44				37	45	75	90	10.5				5.5	7.5	11
	C	155	35				30	37	45	80	8.5				4	5.5	7.5
	D	135	26				18.5	30	30	70	6				3	3	5.5
HZA100-250	A	230	79	81	2	4	75	90		115	20	81	2	1	11	15	18.5
	B	218	73				75	90		110	18				11	11	15
	C	190	58				45	75	90	100	14				7.5	11	11
	D	170	44				37	45	75	90	40				5.5	7.5	7.5
HZA100-315	A	250	126	78	2	5	132	160		125	31	78	2	1.4	18.5	30	37
	B	240	120				132	160		119	29				18.5	22	30
	C	203	97				90	132	160	104	24				15	18.5	22
	D	170	71				75	75	110	86	17.5				11	11	15
HZA100-400	A	300	194	74.5	3	6.4				150	48	74.5	3	1.7	37	45	75
	B	290	180							145	44				30	45	55
	C	260	145							130	36				22	30	45
	D	224	105				110	160		115	26				15	22	30
HZA100-500	A									180	75	70	3	1.5	75	90	110
	B									167	68				55	75	110
	C									142	53				37	55	75
	D									120	42				30	37	55
HZA150-200	A	320	44	83.5	2	6.4	55	75		160	11	83.5	2	1.7	7.5	11	15
	B	300	39				45	75	90	152	9.5				7.5	11	15
	C	265	30				37	45	75	140	7				5.5	7.5	11
	D	220	23				22	30	45	123	5				3	4	5.5
HZA150-250	A	390	74	82	3	6	110	160		195	18.5	82	2	1.4	15	22	30
	B	355	62				90	110	160	180	6				15	18.5	22
	C	325	46				75	90	110	160	11.5				11	11	15
	D
型号 Model	叶轮形式 Impeller Type	泵额定转速Speed n=2900 r/min 泵额定转速Speed n=1450 r/min
		流量 Q m³/h Capacity	扬程 H m Head	效率 η % Efficiency	轴承架 LK	汽蚀余量 NPSH m	比重汇表 Density Table			流量 Q m³/h Capacity	扬程 H m Head	效率 η % Efficiency	轴承架 LK	汽蚀余量 NPSH m	比重汇表 Density Table
							γ=1.00	γ=1.35	γ=1.84						γ=1.00	γ=1.35	γ=1.84
							KW	KW	KW						KW	KW	KW
HZA150-315	A	442	125	82.5	3	7				220	32.5	81	3	1.7	30	45	55
	B	430	120							210	30				30	37	55
	C	372	94				160			180	24				22	30	37
	D	310	68				90	132	180	150	17				15	18.5	22
HZA150-400	A	520	205	78.5	4	7				260	51	77	3	1.8	55	75	110
	B	498	190							250	48				55	75	90
	C	453	151							225	38				37	55	75
	D	400	113							200	28				30	37	55
HZA150-500	A									300	77	74	3	2	110	132
	B									283	72				90	132	160
	C									233	59				75	90	110
	D									208	45				45	75	75
HZA150-560	A									335	104	74.5	4	2.4	160
	B									315	97				132
	C									260	80				90	132	160
	D									212	60				75	90	110
HZA150-630	A									360	115	63	4	2.4
	B									338	105.5
	C									274	82				132	160
	D									220	60				75	110	160
HZA200-250	A	610	72	84.5	3	9	160			305	17.5	83.5	3	2.4	22	30	45
	B	580	65				160			290	16				18.5	30	37
	C	520	47				110	132	110	260	12				15	18.5	30
	D	470	32				75	90		240	8				11	15	15
HZA200-315	A	710	122	85.5	4	8.6				350	30	84.5	3	2	45	55	75
	B	680	114							340	29				37	55	75
	C	600	87							300	22				30	37	55
	D	480	65				132			250	15				18.5	22	30
HZA200-400	A	850	203	82	5	13				426	50	81	3	3.5	90	110	160
	B	830	150							410	47				75	110	132
	C	750	145							370	36.5				55	75	110
	D	670	106							332	27				45	55	75
HZA200-500	A									495	84	81	4	2.9
	B									470	79				160
	C									400	63				110	160
	D									330	48				75	90	132
HZA200-560	A									540	105	79.5	5	3
	B									510	98
	C									460	81				160
	D									350	62				110	132
HZA200-630	A									580	132	77.5	5	3.5
	B									550	125
	C									468	100
	D									372	75				132
HZA250-315	A									545	27	86.5	3	2.9	55	75	110
	B									528	25				55	75	90
	C									480	19				37	55	75
	D									434	13				30	37	45
HZA250-400	A									660	49	87.5	5	3.2	132	160
	B									630	46				110	160
	C									565	36				75	110	160
	D									500	24				55	75	90
型号 Model	叶轮形式 Impeller Type	泵额定转速Speed n=2900 r/min 泵额定转速Speed n=1450 r/min
		流量 Q m³/h Capacity	扬程 H m Head	效率 η % Efficiency	轴承架 LK	汽蚀余量 NPSH m	比重汇表 Density Table			流量 Q m³/h Capacity	扬程 H m Head	效率 η % Efficiency	轴承架 LK	汽蚀余量 NPSH m	比重汇表 Density Table
							γ=1.00	γ=1.35	γ=1.84						γ=1.00	γ=1.35	γ=1.84
							KW	KW	KW						KW	KW	KW
HZA250-500	A									800	82	83	5	5
	B									770	76
	C									700	58				160
	D									630	42				110	160
HZA250-560	A									860	106	82	5	4.2
	B									830	98
	C									760	78
	D									665	57				160
HZA250-630	A									855	128	80.5	6	4.2
	B									816	119
	C									720	96
	D									625	71
HZA300-400	A									1050	48	87	4	5.8
	B									1010	45				160
	C									900	34				132	160	160
	D									780	26				90	132
HZA300-500	A									1240	78	88	5	4.8
	B									1170	75
	C									1015	57
	D									870	42				160
HZA300-560	A									1340	104	87	6	5.2
	B									1280	97
	C									1140	77
	D									950	56
HZA300-630	A									1450	132	85	6	5.5
	B									1375	125
	C									1170	100
	D									950	75
HZA400-500	A									1870	74	88	6	6.3
	B									1800	70
	C									1520	52
	D									1300	38
HZA400-560	A									2040	98	88	6	7.5
	B									1950	91
	C									1760	74
	D									1500	54
HZA400-630	A									2390	125	88	7	8.3
	B									2280	117
	C									1960	95
	D									1610	70
