FY系列立式液下泵是我公司结合国内外同类产品研制生产的一种单级单吸长轴液下式离心泵。
50FY-25A
50——泵吸入口直径（mm）
FY——不锈钢立式液下泵代号
25——标准转速下、叶轮未切割时额定扬程（m）
A——叶轮切割顺序
该泵没有密封结构，解决了因密封磨损引起的维修问题，适用于输送温度为0～105℃，不含固体颗粒、磨料的一般腐蚀性介质，泵效率高，无泄露

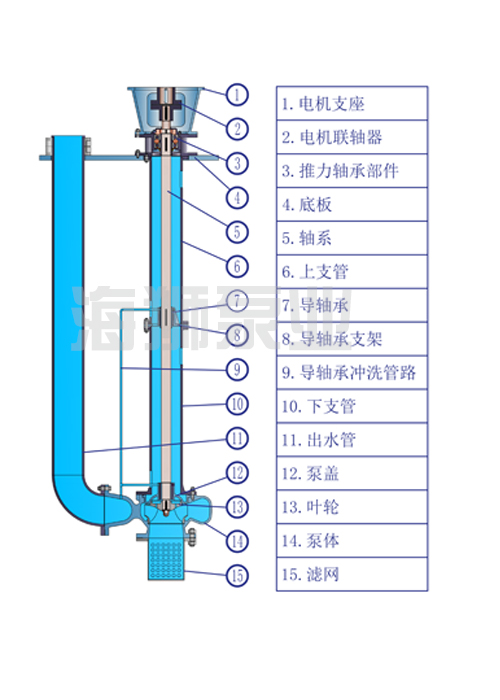

结构图：
广泛应用于石油、化工、冶金、环保、制药、污水处理等行业。
如输送介质含有少量固体颗粒，可选用我公司生产的LJYA系列悬臂式液下泵或采用半开式叶轮。
流量:1.6～400m³/h
扬程:5～80m
根据所输送介质的不同，FY系列立式液下泵接触液体部分的材质可选用304、316L、904、双相钢、铸钢、铸铁等材料制造。
FY型 液下泵 | 额定转速(Speed)n=2950r/min | 额定转速(Speed)n=1450r/min | ||||
流量Q Capacity | 扬程H Head | 电机功率 Power | 流量Q Capacity | 扬程H Head | 电机功率 Power | |
m3/h | m | kW | m3/h | m | kW | |
25FY-25 | 3.6 | 25 | 2.2 | 1.6 | 6 | 0.75 |
25FY-41 | 3.6 | 41 | 4 | 1.6 | 10 | 1.5 |
25FY-50 | 3.2 | 50 | 5.5 | 1.6 | 12.5 | 1.5 |
25FY-80 | 3.2 | 80 | 7.5 | 1.6 | 20 | 2.2 |
40FY-16 | 7.2 | 16 | 2.2 | 3.6 | 4 | 1.1 |
40FY-26 | 7.2 | 26 | 3 | 3.6 | 5 | 1.1 |
40FY-40 | 7.2 | 40 | 4 | 3.6 | 10 | 1.5 |
40FY-50 | 6.3 | 50 | 5.5 | 3.2 | 12.5 | 1.5 |
40FY-80 | 6.3 | 80 | 11 | 3.2 | 20 | 2.2 |
50FY-25 | 14.4 | 25 | 4 | 7.2 | 6 | 1.5 |
50FY-40 | 14.4 | 40 | 7.5 | 7.2 | 10 | 2.2 |
50FY-50 | 12.5 | 50 | 7.5 | 6.3 | 12.5 | 2.2 |
50FY-80 | 12.5 | 80 | 15 | 6.3 | 20 | 3 |
65FY-25 | 28.8 | 25 | 5.5 | 14 | 6 | 1.5 |
65FY-40 | 28.8 | 40 | 11 | 14 | 10 | 3 |
65FY-50 | 25 | 50 | 11 | 12.5 | 12.5 | 3 |
65FY-80 | 25 | 80 | 18.5 | 12.5 | 20 | 3 |
80FY-15 | 54 | 15 | 5.5 | 27 | 4 | 0.75 |
80FY-24 | 54 | 24 | 11 | 27 | 6 | 1.1 |
80FY-38 | 54 | 38 | 15 | 27 | 9 | 1.5 |
80FY-50 | 50 | 50 | 22 | 25 | 12.5 | 2.2 |
80FY-80 | 50 | 80 | 30 | 25 | 20 | 4 |
100FY-23 | 100 | 23 | 11 | 50 | 5 | 2.2 |
100FY-37 | 100 | 37 | 15 | 50 | 9 | 3 |
100FY-50 | 100 | 50 | 30 | 50 | 12.5 | 4 |
100FY-80 | 100 | 80 | 45 | 50 | 20 | 7.5 |
125FY-50 | 200 | 50 | 45 | 100 | 12 | 7.5 |
125FY-80 | 200 | 80 | 75 | 100 | 20 | 15 |
125FY-32 | 100 | 32 | 18.5 | |||
125FY-50 | 100 | 50 | 30 | |||
150FY-20 | 200 | 20 | 30 | |||
150FY-32 | 200 | 32 | 45 | |||
150FY-50 | 200 | 50 | 55 | |||
200FY-20 | 400 | 20 | 45 | |||
200FY-32 | 400 | 32 | 75 | |||
200FY-50 | 400 | 50 | 90 | |||
*本参数表可能未完全列出泵的型号及参数，具体请咨询0523-84321008
*本表泵配用电机功率是在介质比重及粘度类似于清水，订货时请考虑介质比重、粘度及使用环境等因素。
