QXP切线流泵是采用专利技术(专利号:02257686.X)开发的一种单级单吸部分流泵。该泵是针对小流量、高扬程，特别是对含固介质容易磨损的工况而设计。
例: 3QXP-20
3：流量（m³/h）
QXP:系列代号
20：公称扬程（m）
由于采用切线流泵设计技术，从零流量至设计流量变化时，泵的扬程为一恒定值，这一特点特别适用于与喷嘴配套使用的场合，也适应其它各种要求泵具有自调特性的场合。
同时该泵对叶轮与前后泵盖间隙不敏感，当由于磨、腐蚀造成间隙增大时，泵的性能基本不变化。
由于其特殊设计，在流量偏离设计点时，叶轮及泵轴不存在不平衡径向力的作用，确保了泵的运转稳定，轴承寿命长。
叶轮采用全开式结构，同时采用合适的机械密封及其它密封，运转中无泄漏。

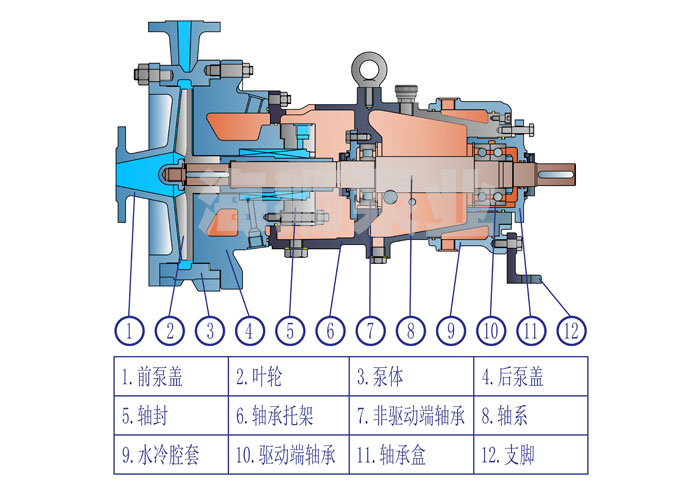

结构图：
适用于含固介质容易磨损的工况。在化工、 石油、精细化工、消防等行业上均有广泛使用。
流量：~18m³/h
扬程：~120m
转速：1450~2950r/min
设计压力：~2.5MPa
使用温度：-40℃~250℃
| 型 号 | 叶轮代号 | 叶轮直径 | 进口 | 出口 | 流量 | 扬程 | 轴功率 | 配用功率（KW） | ||
| 直径mm | 直径mm | m3/h | m | KW | r=1.0 | r=1.4 | r=1.86 | |||
| 1QXP-20 | A | 125 | 25 | 20 | 0.1～1.4 | 24 | 0.46 | 0.75 | 1.1 | 1.5 |
| B | 115 | 0.1～1.3 | 20 | |||||||
| C | 105 | 0.1～1.2 | 16 | |||||||
| 1QXP-35 | A | 165 | 25 | 20 | 0.1～1.8 | 41 | 1.5 | 2.2 | 3 | 4 |
| B | 150 | 0.1～1.5 | 35 | |||||||
| C | 135 | 0.1～1.2 | 28 | |||||||
| 1QXP-50 | A | 195 | 25 | 20 | 0.1～1.5 | 59 | 2.4 | 3 | 4 | 5.5 |
| B | 180 | 0.1～1.4 | 50 | |||||||
| C | 165 | 0.1～1.3 | 41 | |||||||
| 1QXP-80 | A | 250 | 25 | 20 | 0.1～1.6 | 95 | 4.5 | 5.5 | 7.5 | 11 |
| B | 225 | 0.1～1.5 | 80 | |||||||
| C | 205 | 0.1～1.3 | 64 | |||||||
| 3QXP-20 | A | 125 | 32 | 20 | 1～3.3 | 24 | 1.1 | 1.5 | 2.2 | 3 |
| B | 115 | 1～3 | 20 | |||||||
| C | 105 | 1～2.8 | 16 | |||||||
| 3QXP-35 | A | 165 | 32 | 20 | 1～4.3 | 41 | 3 | 4 | 5.5 | 7.5 |
| B | 150 | 1～3.9 | 35 | |||||||
| C | 135 | 1～3.5 | 28 | |||||||
| 3QXP-50 | A | 195 | 32 | 20 | 1～5 | 59 | 5.5 | 7.5 | 11 | 15 |
| B | 180 | 1～4.7 | 50 | |||||||
| C | 165 | 1～4.3 | 41 | |||||||
| 3QXP-80 | A | 250 | 32 | 20 | 1～5 | 95 | 10.5 | 15 | 18.5 | 22 |
| B | 225 | 1～4.6 | 80 | |||||||
| C | 205 | 1～4.2 | 64 | |||||||
| 6QXP-20 | A | 125 | 40 | 25 | 3～6.8 | 24 | 2.2 | 3 | 4 | 5.5 |
| B | 115 | 3～6.9 | 20 | |||||||
| C | 105 | 3～6.2 | 16 | |||||||
| 6QXP-35 | A | 165 | 40 | 25 | 3～7.6 | 41 | 4.2 | 5.5 | 7.5 | 11 |
| B | 150 | 3～6.9 | 35 | |||||||
| C | 135 | 3～6.2 | 28 | |||||||
| 6QXP-50 | A | 195 | 40 | 25 | 3～7.6 | 59 | 6.8 | 7.5 | 11 | 15 |
| B | 180 | 3～7 | 50 | |||||||
| C | 165 | 3～6.4 | 41 | |||||||
| 6QXP-80 | A | 250 | 40 | 25 | 3～8 | 95 | 11 | 15 | 22 | 30 |
| B | 225 | 3～7.2 | 80 | |||||||
| C | 205 | 3～6.6 | 64 | |||||||
| 10QXP-80 | A | 250 | 50 | 32 | 6～13.6 | 95 | 13.5 | 18.5 | 30 | 37 |
| B | 225 | 6～12.2 | 80 | |||||||
| C | 205 | 6～11 | 64 | |||||||
| 10QXP-100 | A | 280 | 50 | 32 | 6～15 | 120 | 16.5 | 18.5 | 30 | 37 |
| B | 270 | 6～14 | 110 | |||||||
| C | 260 | 6～13 | 100 | |||||||
